Requisitos ambientais

● Clasificación impermeable: IP55

● Temperatura: -40℃～+60℃

● Humidade: ≤95 % (+40 ℃)

● Presión atmosférica: 70KPa~108 KPa

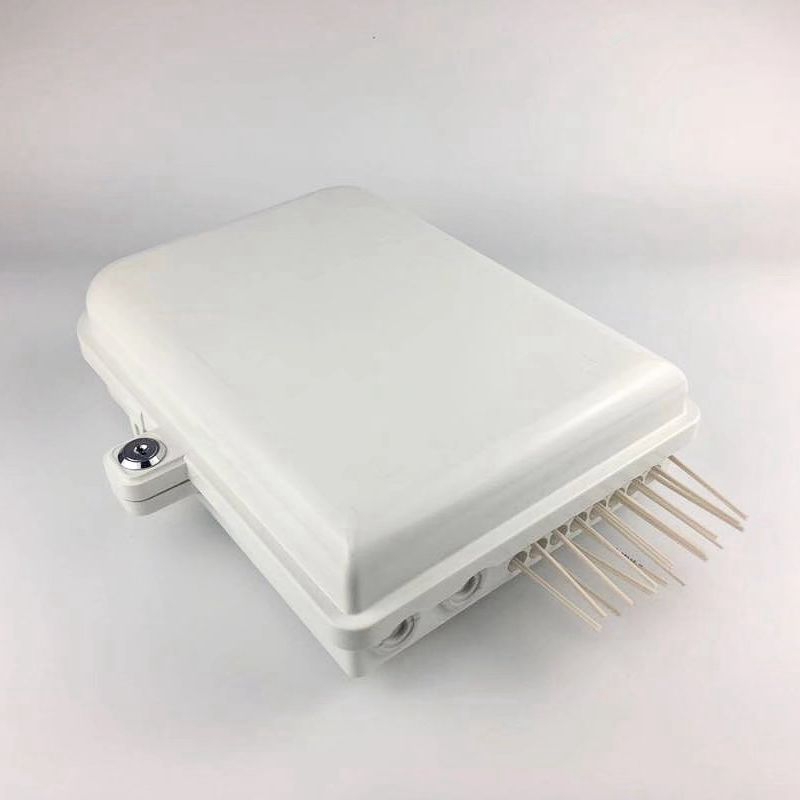

● Tamaño da caixa: 205（H）×180 (W) × 50 (D) mm

Función

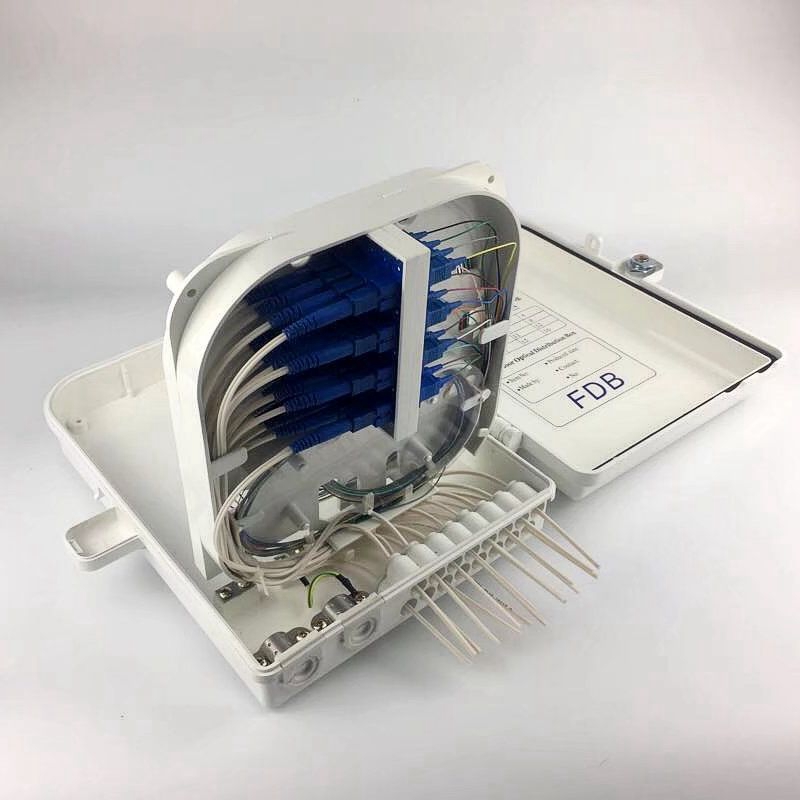

● O uso interno do deseño de estrutura dunha soa capa, dividido en área de distribución óptica, a introdución de cables ao aire libre, soldadura fixa e área de almacenamento de cables en forma de bolboreta.As liñas de fibra óptica están claras, non interfiren entre si, para facilitar a operación de construción e o mantemento posterior.

● Hai dous orificios de entrada de cables ao longo da parte inferior da caixa.Pódense introducir dous cables exteriores e oito cables bolboreta.Para satisfacer a directa ou diverxencia de conexión de cable de fibra óptica ao aire libre e conexión de cable en forma de bolboreta.

● Os discos fundidos pódense configurar con capacidade de 8 ou 12 núcleos para satisfacer a capacidade de expansión do armario.

● Instalación de bridas para cumprir cos 8 núcleos.

● Unidade fixa de cable de fibra óptica en forma de bolboreta con estrutura de ranura para tarxetas, pódese solicitar e colocación de cables de fibra óptica en forma de bolboreta.

● O corpo da caixa pódese almacenar preto de 1 metro de cable de bolboreta, a través do anel de fío no despregamento ordenado da caixa, e para garantir que o raio de curvatura ≥ 30 mm.

Instrucións de instalación

Instalación: mural

1. Instale catro orificios na parede segundo a distancia entre os orificios de montaxe do plano posterior e o manguito de expansión de plástico.

2. Fixe a caixa á parede con parafusos M8 × 40.

3. Insira o orificio de posicionamento superior da caixa no orificio da parede e fixa a caixa na parede co parafuso M8 × 40 a través da caixa debaixo do orificio da caixa.

4. comprobar a instalación do armario, cualificado para pechar a porta.Para evitar que a choiva entre no armario, aperta o cilindro da pechadura coa chave.

5. Introduza o cable exterior e o cable bolboreta segundo os requisitos de construción.

Montaxe en poste

1. Extracción do armario Para montar a placa traseira e o aro, solte o arnés da placa de montaxe.

2. Asegure o plano posterior aos postes cun aro.Co fin de evitar accidentes, debe comprobar o poste de bloqueo do aro, sólido e fiable, sen afrouxar.

3. Instalación de caixas e instalación e distribución de cables de fibra óptica 3.1.3,3.1.4.

4. Abre o armario

5. O dedo medio pódese abrir tirando do fixador firmemente cara a fóra, e a tapa inferior pódese fixar coa forza cara abaixo do dedo.
